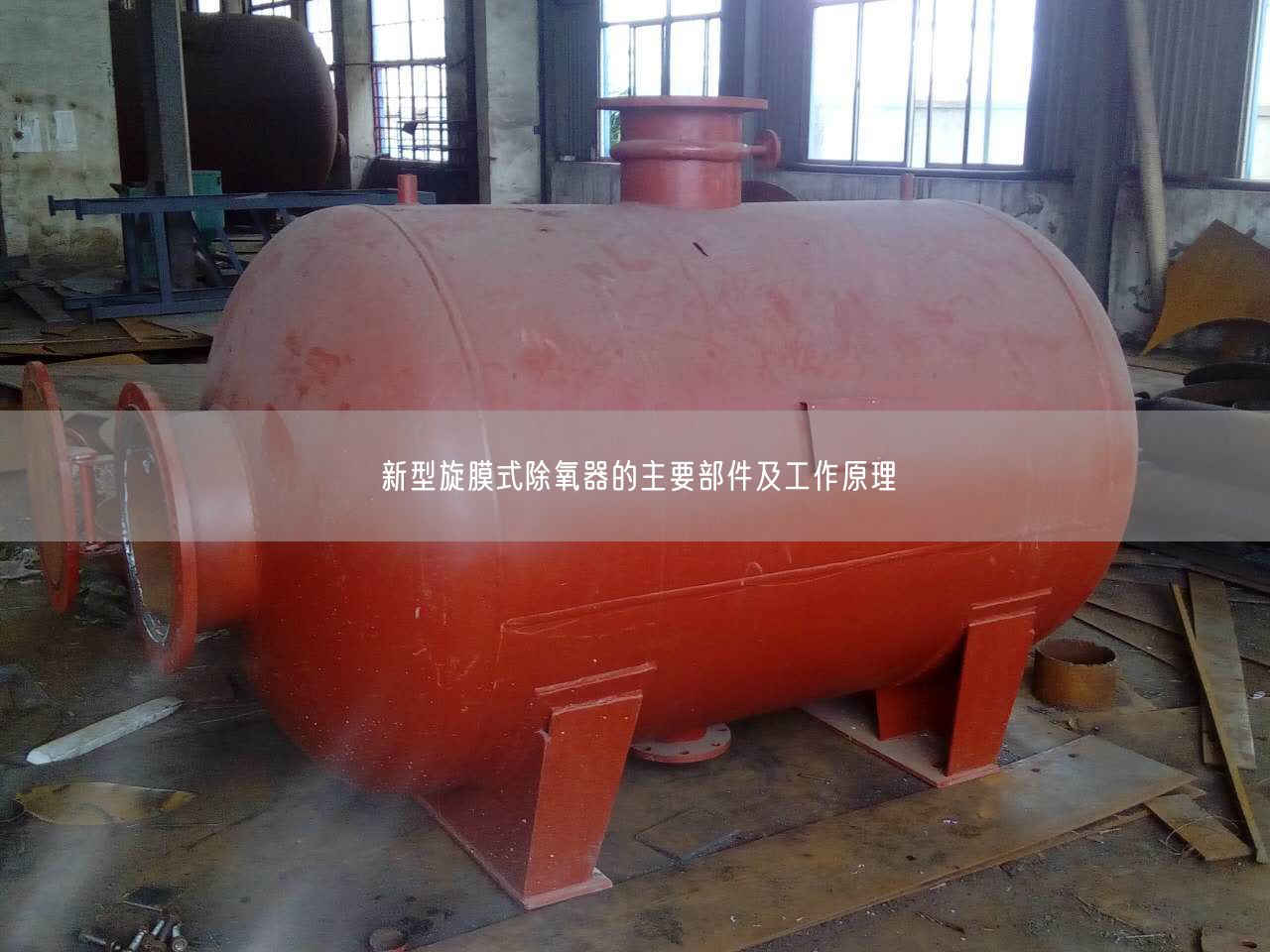

一、新型旋膜式除氧器主要部件
旋膜式除氧器配件新型旋膜器、淋水篦子、蓄熱填料液汽網、水箱、水封裝置，高加疏水裝置，蒸汽分配盤，再沸騰裝置。
　
1. 旋膜式除氧器外殼是由筒身和沖壓隨園形封頭焊制成。中、小低壓除氧器配有一對法蘭聯接上下部，供裝配和檢修用，高壓除氧器裝有供檢修的人孔。
　　 2. 旋膜式除氧器新型旋膜器由水室、汽室、旋膜管、凝結水接管、補充水接管和遙遙進汽接管組成。新型旋膜器的旋膜管內增加了水膜導向裝置，即使低負荷運行時也能強力旋膜，保持良好的水膜裙，促進汽水熱交換。
　 3.淋水篦子是由數層交錯排列的角形鋼制作組成,經旋膜段粗除氧的給水在這里進行二次分配,呈均勻淋雨狀落到裝在其下的液汽網上.
　　 4.蓄熱填料液汽網是由相互間隔的扁鋼帶及一個圓筒體,內裝一定高度遙遙的不銹鋼絲網組成,給水在這里與二次蒸汽充分接觸,加熱到飽和溫度并進行深度除氧目的（部頒標準低壓除氧器15ug/L、高壓除氧器低于7ug/L).
　 　5.水箱除過氧的給水匯集到除氧器下部容器即水箱內,除氧水箱內裝有新科學設計的強力換熱再沸騰裝置,該裝置具有強力換熱,迅速提升水溫,更深度除氧,減小水箱振動,降低口音等優點,提高了設備的遙遙壽命,遙遙了設備運行的安全遙遙遙遙.

二、新型旋膜式除氧器的工作原理

　　旋膜式除氧器與噴霧填料式、淋水盤式等其它類型的熱力除氧器在遙遙能上存在著根本遙遙的不同,其關鍵之處在于其噴淋結構造成的汽水傳熱傳質方式,凝結水及補充水進入除氧頭內旋膜器組水室,在0.2MPa的壓力下從旋膜管的小孔斜旋噴向內壁,形成射流,由于內孔充滿了上升的加熱蒸汽,水在射流運動中便將大量的加熱蒸汽吸卷進來(經試驗證明射流運動具有卷吸作用),在遙遙短遙遙內很小的行程上產生劇烈的混合加熱作用,水溫大幅度提升,而旋轉的水沿著旋膜管內孔壁 自上向下繼續下旋,形成一層紙一樣薄的水膜裙,旋膜裙與加熱蒸汽熱交換充分,此時水傳熱傳質遙遙較理想,水溫達到飽和溫度.氧氣即被分離出來,由于旋轉水流緊貼內管壁旋轉而下,在旋膜管中間形成汽—氣通道,不存在氣體流動死區,因氧氣在內孔內無法隨意擴散,逸出的氧氣及不凝結氣體被訊速排出,只能隨著上升的蒸汽從排汽管排向大氣(老式除氧器雖加熱了水 分離出了氧,但氧氣比重大于加熱蒸汽,部分氧又被下流的水帶入水箱,也是造成除氧遙遙差的一種原因).
　　經旋膜器粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配,呈均勻淋雨狀落到裝到其下的液汽網上,再進行深度除氧后才流入水箱.水箱內的水含氧量低于部頒標準.
　　因旋膜式除氧器在工作中使水始終處于紊流狀態,并有足夠的換熱表面積,所以傳熱傳質遙遙好,排汽量小(即能源損失小,帶來的經濟效益也可觀),除氧遙遙好,產生的富裕量能使除氧器超負荷運行(通常可超額定出力的50%)或低水溫全補水下運行。

凝結水、化學補水、經起膜管呈螺旋狀按一定的角度噴出，形成水膜裙，并與遙遙加熱蒸汽接管引進的加熱蒸汽進行熱交換，形成了遙遙除氧，給水經過水篦子上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度23℃，并進行粗除氧。一般經此旋膜段可除去給水中含氧量的9096%左右。


如需了解鍋爐用水除氧設備（旋膜式除氧器、真空除氧器、真空電化學除氧器）請咨詢我公司。
